Hi ha molts tipus de bombes elèctriques submergibles, i les més utilitzades en el reg de pous són les bombes elèctriques submergibles plenes d'oli i d'aigua. Prenent com a exemple la bomba submergible de pous profunds de la sèrie QJ, aquest article presenta breument l'estructura de les bombes submergibles de pous profunds.
L'estructura d'una bomba submergible de pou profund consta principalment d'una bomba d'aigua, un motor elèctric, una entrada i un dispositiu de segellat, tal com es mostra a la figura.
La bomba d'aigua es troba a l'extrem superior de la bomba elèctrica submergible, composta principalment per impulsor, carcassa de guia, eix de bomba, coixinets de goma i altres components. L'eix de la bomba i l'eix del motor estan connectats per un acoblament de cilindre. L'impulsor és un impulsor tancat centrífug i, per evitar que la bomba d'aigua s'inverteixi durant l'aturada, s'instal·la una vàlvula de retenció a l'extrem superior.
La part del motor es troba a l'extrem inferior de la bomba elèctrica submergible, composta principalment per components com ara rotor, estator, coixinet de guia, coixinet d'empenta i pel·lícula reguladora de pressió. El bobinatge de plàstic o estator està fet de filferro electromagnètic resistent a l'aigua i aïllat de polietilè. L'interior del motor s'omple d'aigua neta per refredar els coixinets del motor. A la part inferior del motor s'instal·la una pel·lícula reguladora de la pressió de goma per ajustar els canvis de pressió de l'aigua a l'interior del cos causats per l'augment de la temperatura del motor.
L'entrada i el dispositiu de segellat es troben al mig de la bomba elèctrica submergible. El dispositiu de segellat es troba a l'extrem superior del motor i consta d'un anell de llançament de sorra i un segell d'oli d'esquelet dels dispositius cap endavant i cap enrere. La seva funció és evitar que els sediments entrin a l'interior del motor.
El significat del model de 200-QJ80-55/5 bomba submergible de pou profund: 200- El diàmetre mínim del pou de forat adequat per a aquesta bomba és de 200 mm; Bomba submergible de pou profund QJ; 80- Caudal nominal de 80m3/h; 55- La capçalera total nominal és de 55 metres; 5 etapes de bomba d'aigua.

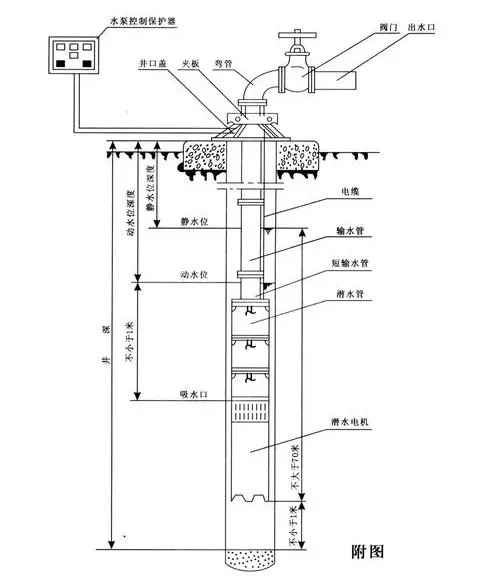

El diagrama estructural de la bomba submergible de pou profund és el següent:
