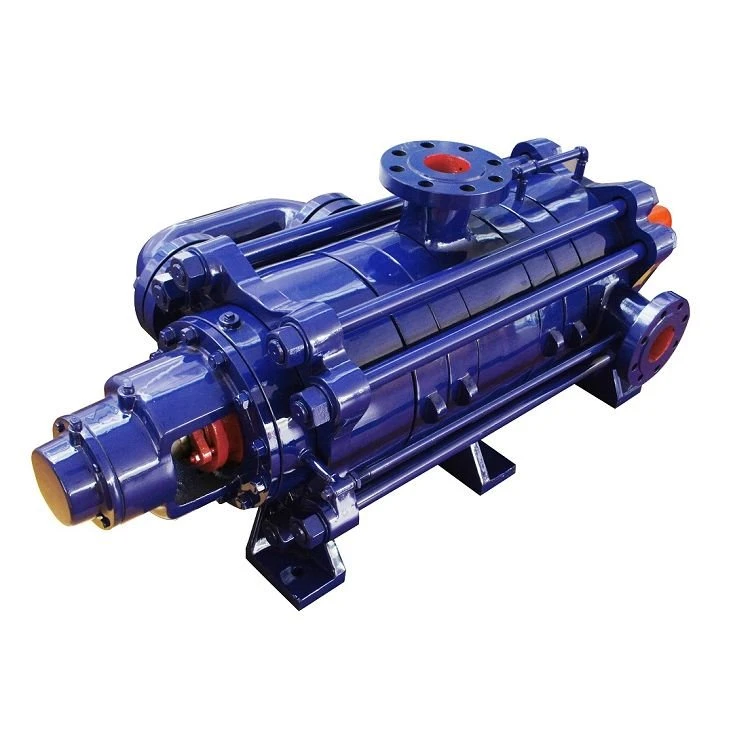

Bomba centrífuga multietapa de mina

Presentació del producte:

Les bombes centrífugues multietapa de Mine es van crear a partir de la tecnologia avançada que es va introduir, ingerir i absorbir; són adequats per transportar aigua neta i materials que tinguin atributs semblants a l'aigua neta a nivell físic i químic. La mida de partícula dels insolubles sòlids és inferior a 2 mm i el volum no supera 0,1c/o per unitat de volum. De 15 graus a 18 0 graus és el rang de temperatura mitjana de la bomba centrífuga minera multietapa. A més, la pressió de funcionament de la bomba centrífuga minera multietapa és de 3,0 MPa. La temperatura ambient i la humitat relativa han de ser inferiors o iguals a 40 graus i 95 graus, respectivament.

Característiques

Les bombes centrífugues multietapa de la mina són estables i fiables mentre funcionen, i tenen una alta eficiència i un rendiment de cavitació superior. Utilitza el model hidràulic dels productes d'estalvi d'energia d'alta eficiència recomanats per l'estat, que té els avantatges d'alta eficiència, rang de rendiment lleuger, funcionament segur i estable, baix soroll, llarga vida útil i instal·lació i manteniment senzills.

Les peces de flux de les bombes centrífugues multietapa de mines estan compostes de ferro dúctil resistent a l'abrasió o acer fos, entre altres materials, per garantir la seva alta eficiència, eficiència energètica, ampli rang de rendiment, funcionament constant, baix soroll, llarga vida i facilitat d'instal·lació i reparació. Mitjançant l'alteració del material de les seccions de flux, el segellat, o afegint sistemes de refrigeració, etc., la bomba centrífuga horitzontal multietapa pot transportar aigua calenta, oli, medi corrosiu o desgastat.

Estructura i principi de funcionament:

1. La bomba MD (P) és una bomba centrífuga segmentada amb una sola aspiració i moltes etapes. La secció d'aigua davantera, verticalment cap amunt, és on es troba l'entrada d'aspiració. Segons els requisits de l'ús real, també es pot convertir en una postura horitzontal. La sortida de la bomba es troba verticalment cap amunt a la part de sortida, que es troba al centre del dispositiu. Els cargols de tensió s'utilitzen per enllaçar el marc de connexió de la bomba, la secció d'aigua davantera, la secció mitjana, la secció de sortida i la secció d'entrada d'aigua posterior. En funció de les necessitats de l'usuari, l'ascensor es pot pujar o baixar.

2. Estructura i principi de funcionament de les peces principals

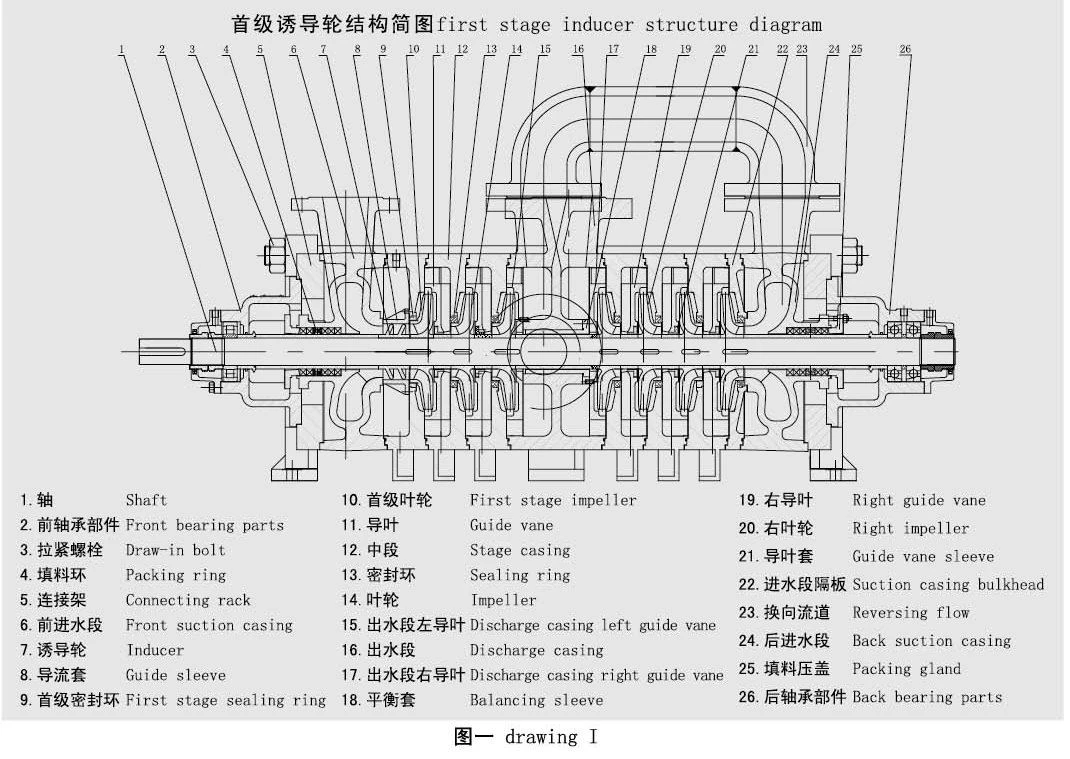

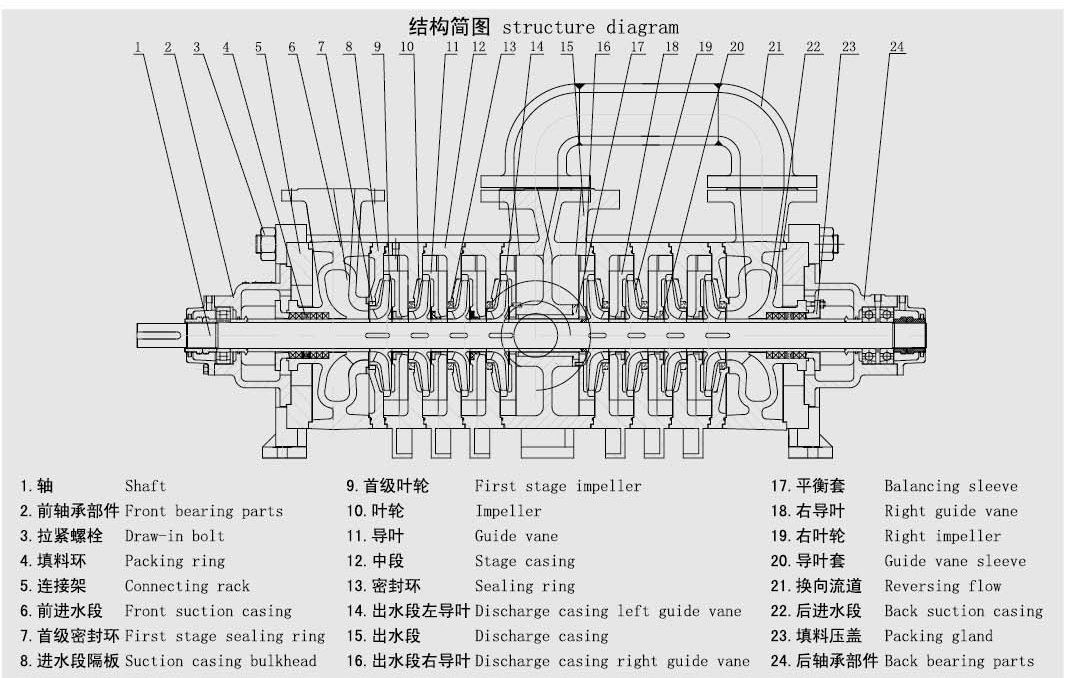

⑴ parts principals de la bomba d'aigua: secció d'aigua davantera, secció de sortida, secció d'entrada posterior, paleta guia, paleta guia dreta, paleta guia esquerra de la secció de sortida, paleta guia dreta de la secció de sortida, secció mitjana, impulsor, impulsor dret, eix, equilibri tambor, màniga de posicionament frontal, màniga de posicionament posterior, marc de connexió, canal de flux invers, etc; El rotor es compon d'impulsor, impulsor dret, tambor d'equilibri, màniga de retenció de l'impulsor, màniga de posicionament frontal, màniga de posicionament posterior i altres peces instal·lades a l'eix. L'extrem motriu del rotor està recolzat per un coixinet de rodets, l'extrem es disposa cara a cara amb un coixinet de boles de contacte diagonal i el coixinet està lubricat amb greix.

(2) La secció d'aigua frontal, la secció d'entrada d'aigua posterior, la secció mitjana, la paleta de guia dreta, la paleta de guia esquerra de la secció de sortida, la paleta de guia dreta de la secció de sortida, el canal de flux invers i la secció de sortida conformen la cambra de treball del bomba. El costat axial és on entra el líquid. Les etapes de baixa pressió es col·loquen als dos extrems per reduir la pressió que duu el segell de l'eix. Durant el funcionament, les forces axials que operen sobre cada parell d'impulsors disposats simètricament són oposades, que es poden compensar entre si per equilibrar les forces axials generades.

⑶ ① Segell de l'eix: s'ha d'utilitzar un embalatge suau per al segellat i l'estanquitat de l'embalatge ha de ser adequada, de manera que el líquid pugui irradiar gota a gota.

② transmissió: la bomba és impulsada directament pel motor mitjançant l'acoblament elàstic; Vista des de la direcció del motor, la bomba gira en sentit horari.

③ coixinet: s'adopta el coixinet de rodets a l'extrem de conducció i s'adopta un coixinet de boles de contacte diagonal al final.

④ Anell de segellat: evita que l'aigua a alta pressió de la bomba d'aigua torni a filtrar a la part d'entrada i es pot substituir després del desgast.

⑤ Tambor d'equilibri: instal·lat després de l'impulsor de l'última etapa, gira amb el rotor i la superfície circular exterior del tambor d'equilibri forma un buit radial amb la superfície interior del forat de la funda d'equilibri.

⑥ mànigues de posicionament davantera i posterior: a les dues cambres d'embalatge, es poden substituir després del desgast.

⑷ Principi de funcionament: l'eix de la bomba gira sota l'accionament del motor per treballar sobre el líquid per augmentar la seva energia, de manera que la quantitat de líquid necessària s'enviï a l'alçada o pressió requerida des del dipòsit d'aspiració a través de les parts de flux de la bomba.

significat del model:

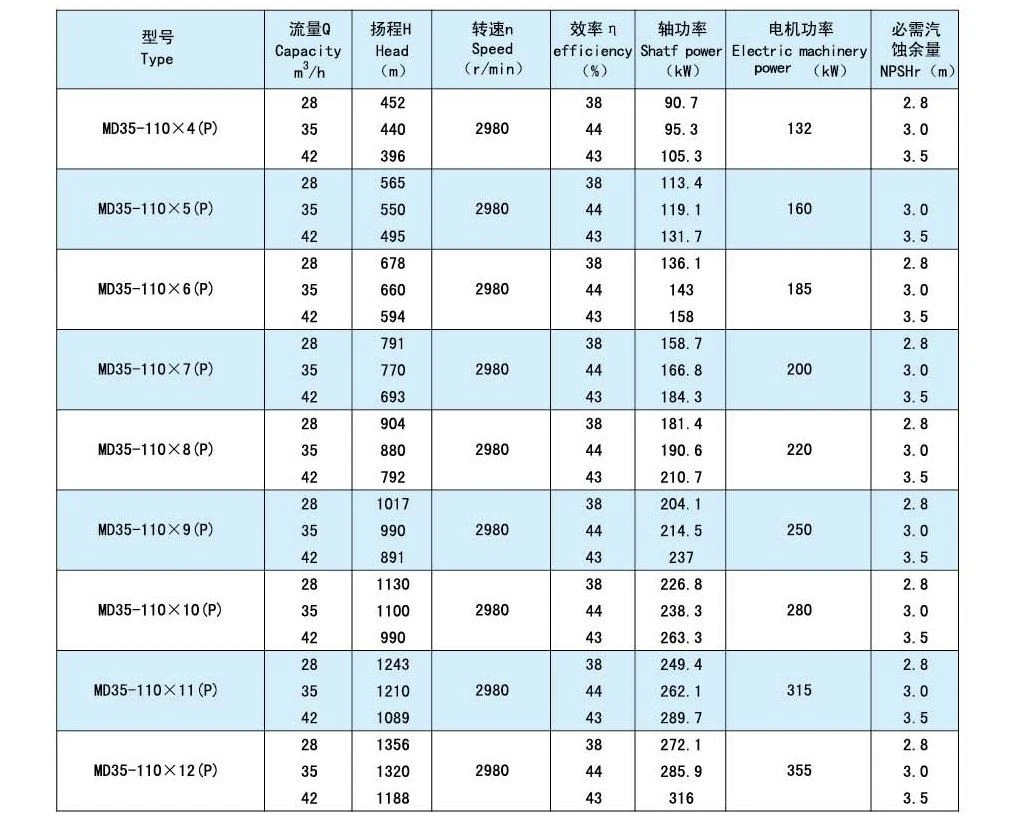

per exemple: md100-80 × 8 (P) MD: bomba centrífuga multietapa resistent al desgast per a mina de carbó 100: cabal 100m3/h 80: ascensor d'una sola etapa 80m 8: etapa (P): tipus equilibrat
