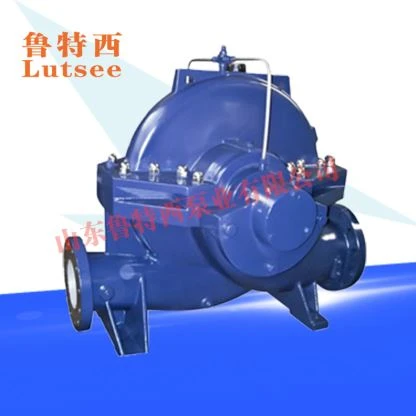

Bomba centrífuga de doble succió d'una etapa

Informació del producte:

La bomba centrífuga de doble succió d'una sola etapa està formada pels components següents: l'impulsor, l'eix, la màniga de l'eix, l'impulsor, la coberta de la bomba i el cos de la bomba. A l'eix del cos de la bomba hi ha obertures per a la succió i la descàrrega. Així, no cal retirar els motors i les canonades d'aigua de l'entrada i sortida per al manteniment. Funciona de manera contínua, vigorosa i eficaç. eficiència, durabilitat i alta adaptabilitat

Característiques:

1. Mida petita, disseny aerodinàmic, estabilitat excepcional i facilitat d'instal·lació

2. L'impulsor de doble succió minimitza la força axial mentre funciona de manera constant i presenta un rendiment hidràulic excepcional. La fosa de precisió produeix una superfície interior llisa a la carcassa de la bomba i l'impulsor, que té un rendiment anti-cavitació notable i una bona eficiència.

3. Els coixinets SKF i NSK es seleccionen per garantir un bon funcionament, un soroll mínim i una llarga vida útil.

4. Per al segell de l'eix s'utilitza un segell mecànic de carbur cimentat Burgmann. Pot proporcionar 8.000 hores de funcionament sense parar.

5. La situació d'instal·lació no s'ha de modificar durant el muntatge i es pot modificar en funció de les condicions de servei a l'obra. Instal·lació dividida o horitzontal.

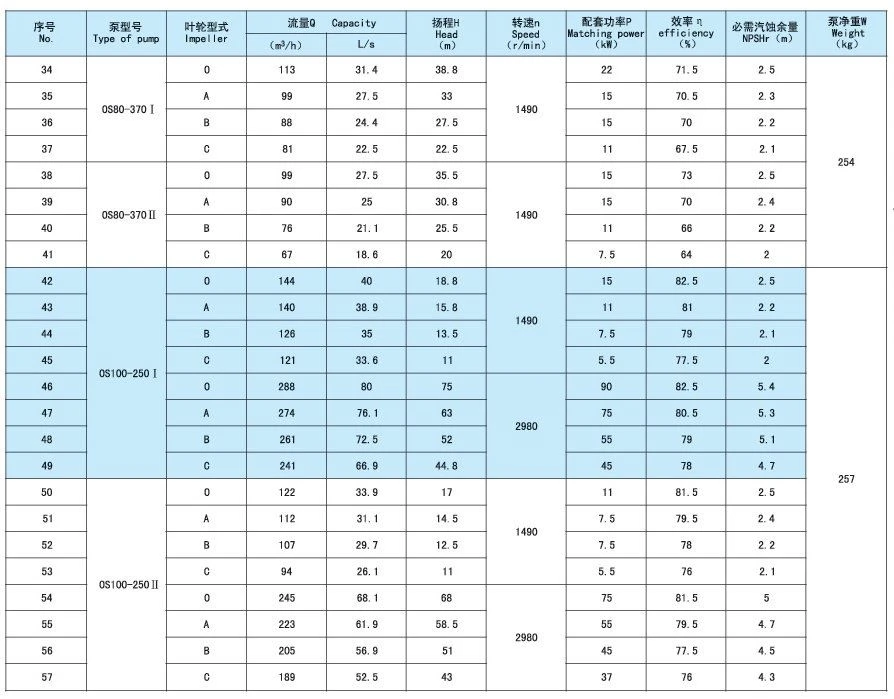

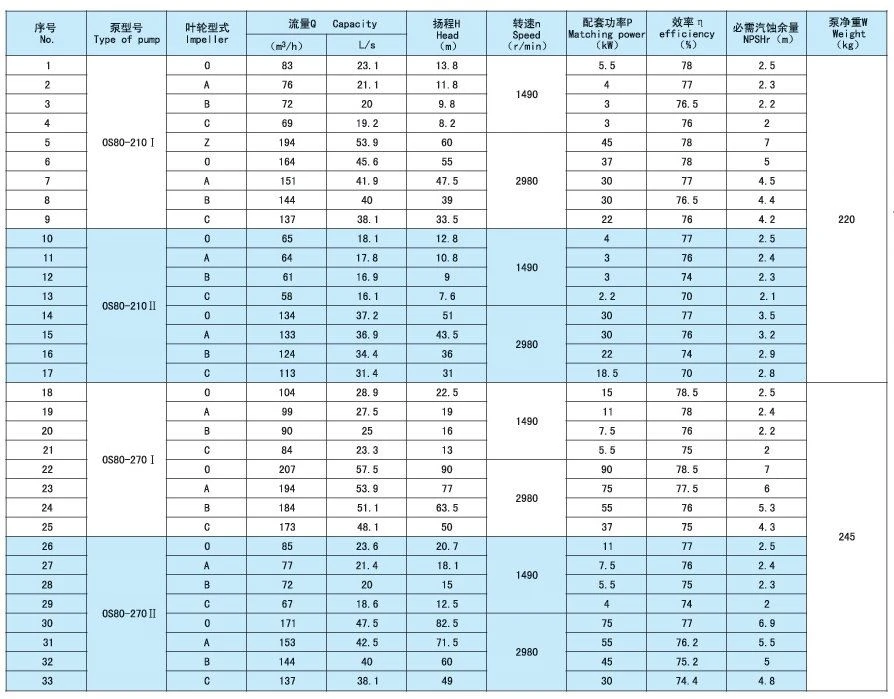

Dades de funcionament de la bomba:

Diàmetre de sortida de la bomba 80 ~ 350 mm, cabal Menor o igual a 3700 m3 / h, elevació h Menor o igual a 200 m, temperatura de treball Menor o igual a 105 graus, partícules sòlides Menys o igual a 80 mg / L, pressió admissible de treball Menor o igual a 25 bar, pressió experimental permesa Menor o igual a 37,5 bar

Introducció sobre les bombes OS:

Les bombes tipus OS són una mena de centrífuga de carcassa dividida radial que està dissenyada per funcionar per a obres d'aigua, subministrament d'edificis, centrals elèctriques, sistema de drenatge i reg al camp.

Una bomba de caixa dividida horitzontal és un tipus únic de bomba centrífuga la carcassa de la qual es divideix en dues cambres diferents, que és diferent de les bombes d'aspiració en línia o finals que es munten amb la boquilla d'aspiració, la boquilla de descàrrega i la carcassa en una cambra.

Tipus OS Bombes

L'eix impulsor de les bombes OS està muntat entre dos coixinets, un a cada costat, amb els broquets d'aspiració i de descàrrega situats a la meitat inferior de la carcassa, un al costat de l'altre.

Com que redueix les càrregues d'empenta i permet operar en una àmplia gamma de capacitats, aquest disseny robust però senzill és especialment ideal per a aplicacions de major cabal. Les bombes HSC proporcionen un ús d'energia reduït, costos de manteniment baixos i una vida útil més llarga quan s'utilitzen correctament.

Aplicacions habituals de les bombes de la sèrie OS

Els líquids de baixa viscositat com l'aigua clara i les aigües residuals insaturades dels processos industrials es transporten amb freqüència a capçalera mitjana mitjançant aquestes bombes. Les nostres bombes OS es poden utilitzar per a aplicacions de cabal més alt, com ara bombes d'incendis, distribució d'aigua potable, aigua d'aportació de plantes, canonades, aigua de refrigeració i altres fluxos de processos industrials amb fluids relativament prims, que no són adequats per a la succió final. bombes.
